濟南諾亞應急設備有限公司自行研制的自動跟蹤定位射流滅火裝置是利用自然界的燃燒物質在著火時所釋放出紫外線、紅外線輻射為目標，采用光敏傳感器來感知其火災的發生與存在，并通過處理器處理采集數據驅動動力裝置定位火源位置，同時將火災信號傳輸給消防控制室，發出聲光報警，然后自動打開電磁閥、開啟消防泵，把水噴向著火點。

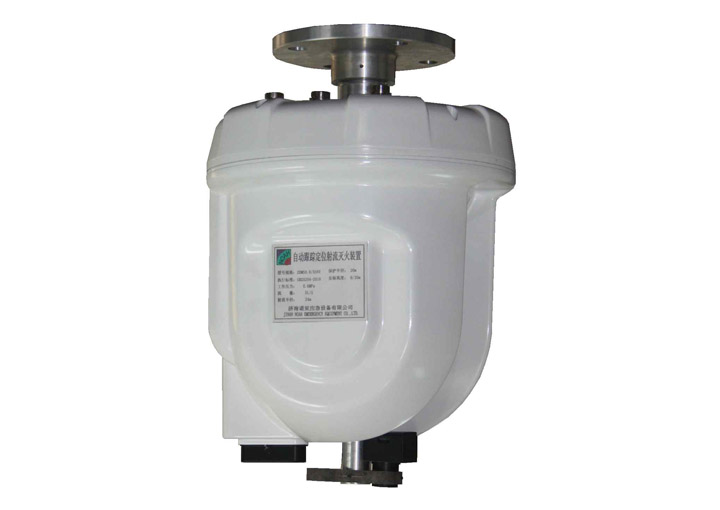

為了使ZDMS0.6/5SNY 型自動跟蹤定位射流滅火裝置性能發揮至極致，安全有效的保證人民的生命和財產安全，請?jiān)诎惭b時參照本說明書或廠家派專業技術人員進行指導安裝。

ZDMS0.6/5SNY 型自動跟蹤定位射流滅火裝置抗干擾能力強，安裝簡單，操作方便，射程遠，保護范圍廣適合安裝于高度在6~30 米的大型空間場所，如飛機場候機廳、展覽館等。本產品將紫外探測技術、紅外探測技術、機械傳動技術、通信技術有機的結合在一起，通過三級火源識別確認，將裝置的火災誤報率降至最低。該產品具備手動控制功能、自動控制功能、遠程控制功能，一旦發生火情該裝置通過任何一種方式都可以快速鎖定火源，開啟消防泵、電磁閥射水滅火。處于自動控制狀態時，當出現火情后30內自動鎖定火源，向消防控制室發出火警信號同時啟動聲光報警，打開電磁閥及消防泵進行射水沒火，當火被撲滅后自動關閉電磁閥和消防泵，恢復至初始監控狀態，當再有火情時重復上述過程。該裝置配有視頻監控系統可時時查看現場火情，輔助遠程控制裝置進行射水滅火。

自動跟蹤定位射流滅火系統主要包含自動跟蹤定位射流滅火裝置和控制中心、供水管路等。ZDMS0.6/5SNY 型自動跟蹤定位射流滅火裝置由前端探測部分、信息處理中心、執行機構和現場視頻采集部分等組成。

前端探測部分
前端探測部分采用紫外探測器和紅外探測器組成的，它們可以接收火災的紫外、紅外輻射信號，把信號轉化為電信號，然后由電子電路的放大器、濾波器及輸出邏輯判斷等電路，轉化為控制裝置可使用的控制信號。
自動跟蹤定位射流滅火裝置身上安裝有一個紫外探測器，它可以感知火源發出的紫外線輻射從而發現火源，探測半徑可達到20米以上，炮身上還有兩組紅外傳感器，即X水平紅外探測器和Y垂直紅外探測器，它們就是用來尋找火源所處的X、Y坐標位置的。它們?nèi)叩膭?dòng)作方式如下：
紫外線探測器：安裝在自動跟蹤定位射流滅火裝置底部，保證最大的探測范圍，在探測半徑以內如果有火災發生，紫外探測器會接收火災的紫外信號，會立即發出火災報警信號，使自動跟蹤定位射流滅火裝置運轉起來，完成一級火災探測及確認。
X水平紅外探測器：當自動跟蹤定位射流滅火裝置運動起來以后，首先帶動水平探測器做水平方向的掃描找尋，當其找到火源后便停止水平方向的找尋，鎖定火源完成二級火災探測及確認。
Y垂直紅外探測器：它安裝在自動跟蹤定位射流滅火裝置的炮筒上，當自動跟蹤定位射流滅火裝置完成二級火災探測確認后垂直方向運動，找尋火災在垂直方向的位置，找到后停止運動，完成火災三級探測及定位工作。

信息處理中心
信息處理中心為自動跟蹤定位射流滅火裝置的核心，它由PLC 及電機驅動電路模塊、電源模塊、信號處理電路等組成。前端探測部分采集的現場紫外信號、紅外信號在此處融合并由PLC 對信息進行邏輯處理，并對處理后的數據加以分析判斷，并向消防控制中心及現場發出火情信號，同時給執行機構發出動作指令，開閥、啟泵，射水滅火。
信息處理中心可接收人工發出的指令，經信息處理中心處理后轉化為驅動指令驅動相應執行機構動作。
信息處理中心也可接收同一滅火分區其他信息處理中心發出的指令驅動本裝置的執行機構進行動作。
信息處理中心可與消防控制中心主機進行通訊，可接收來自主機的指令轉化為驅動指令驅動本裝置的執行機構進行動作，還可向控制中心主機發出火情信息。

執行機構
執行機構由兩臺永磁同步電機及齒輪傳動機構，射水裝置、電磁閥等組成。
信息處理中心發出指令后由一臺永磁同步電機通過齒輪傳動機構帶動自動跟蹤定位射流滅火裝置進行水平轉動，另一臺永磁同步電機通過齒輪傳動機構帶動射水口垂直方向轉動。
射水裝置是由進水口，轉向管路及射水口組成，水經進水口進入裝置后通過轉向管路改變噴射方向使其能到達火源中心，再經由射水口二次加壓后射向火源完成噴水滅火。
電磁閥的啟閉由信息處理中心發出指令來控制，通常處于常閉狀態。

現場視頻采集
在射水口末端裝有現場視頻采集裝置能時時將現場情況傳輸至消防控制室內，自動啟動錄像裝置記錄現場視頻情況。

控制中心
自動跟蹤定位射流滅火裝置報警后，將火情信號傳遞至消防室控制中心主機，主機通過聯動控制器動作，根據需要啟動消防聯動設備（如消防廣播、排煙風機、防火卷簾門、氣體滅火系統等）其火災監控過程如下：
（1）一旦發生火警，自動跟蹤定位射流滅火裝置前端探測部分馬上把火警信息通知系統主機，同時自動跟蹤定位射流滅火裝置進行掃描并鎖定著火點。自動跟蹤定位射流滅火裝置對準著火點后，系統開啟消防水泵及電磁閥門進行噴水滅火。同時前端水流指示器和水泵房壓力繼電器的動作反饋信號均在控制室操作臺上顯示?；鹁獬?，自動（手動）關閉消防
水泵及電磁閥門。
（2）自動自動跟蹤定位射流滅火裝置也可由值班人員手動操作實施噴水滅火，適用于以下三種情況：
A、值班人員發現著火點，在控制室通過自動跟蹤定位射流滅火裝置集中控制盤操作相應的自動跟蹤定位射流滅火裝置對準著火點，通過控制盤面板按鈕直接啟動消防水泵及相應電磁閥門噴水滅火。
B、現場人員發現著火點，通過現場控制箱操作對自動跟蹤定位射流滅火裝置準著火點，直接啟動消防水泵及電磁閥門噴水滅火。
C、現場人員發現著火點，按下消火栓按鈕或手動報警按鈕，控制室接到報警信號后，由值班人員手動操作自動跟蹤定位射流滅火裝置對準著火點，啟動消防水泵及電磁閥門噴水滅火。

供水管路
供水管路主要包含消防水池、消防泵、管路及相關配件等。當控制中心發出啟泵指令后，消防泵應能及時啟動保證水流快速抵達需要射流的滅火裝置；控制中心發出閉泵指令時，消防泵應能安全有效的關閉。

. 直流工作電壓：DC24V
. 交流工作電壓：AC220V
. 靜態電流：≤10mA
. 工作電流：≤100mA
. 功耗：監視≤3W，掃描≤17W
. 探測半徑：≥20m
. 尋的時間：≤30s
. 額定工作壓力：0.6Mpa
. 噴射流量：5L/s
. 水平回轉角：0～360°
. 垂直俯仰角：+30°～-90°
. 安裝高度范圍：6-25m
. 自重：4.75kg
. 安裝方式：吊裝
. 控制方式：全自動控制、主控臺遠控、現場手動操縱
