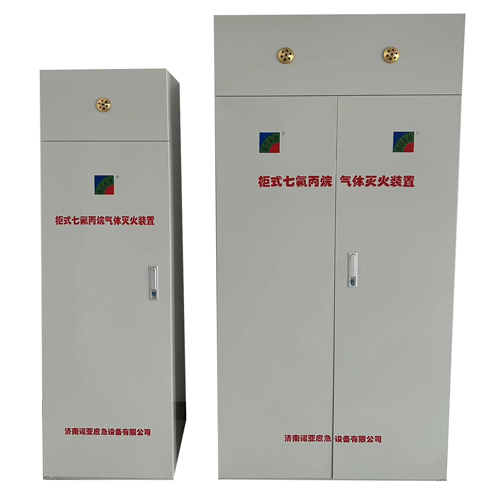

產品名稱：柜式七氟丙烷氣體滅火裝置
單柜：GQQ40/2.5 GQQ180/2.5
雙柜：GQQ40×2/2.5 GQQ70×2/2.5 GQQ90×2/2.5 GQQ120×2/2.5 GQQ150×2/2.5 GQQ180×2/2.5
單柜：GQQ40/2.5 GQQ180/2.5
雙柜：GQQ40×2/2.5 GQQ70×2/2.5 GQQ90×2/2.5 GQQ120×2/2.5 GQQ150×2/2.5 GQQ180×2/2.5
產品簡介：
GQQ系列柜式七氟丙烷滅火裝置(亦稱七氟丙烷無管網滅火系統)是濟南諾亞應急設備有限公司按照GB16670-2006 《柜式氣體滅火裝置》國家標準設計制造的一種用于撲救A類(表面)火災、B類、C類火災以及帶電電氣火災的專用滅火裝置。該滅火裝置由七氟丙烷滅火劑儲瓶、驅動部件、信號反饋部件、檢漏部件、安全泄放部件、管路、噴嘴以及火災探測部件、控制器等構成,除火災探測部件、控制器外,其余均集成于鋼制柜體內。柜體內外進行了工藝除銹和靜電噴涂。柜體基色為微機灰,結構緊湊、美觀大方、方便實用。
充裝在柜式氣體滅火裝置內的七氟丙烷滅火劑亦稱“潔凈氣體滅火劑”。按照《ISO-14520-9：2000E； HFC-227ea滅火劑物理性能和系統設計》之規定:七氟丙烷滅火劑是無色、幾乎無味、不導電的氣體,主要以物理方式和部分化學方式滅火,(即降低防護區內的溫度,相對降低防護區氧含量以及惰化火焰中的活性自由基的方式)其臭氧耗損潛能值(ODP)為零,不會破壞大氣臭氧層,滅火后無殘?jiān)?、無漬跡;七氟丙烷滅火劑的不可見有害危險濃度(NOAEL)為9.0%,可觀察到不良反應最小濃度(LOAEL)為10.5%。是當今消防界內普遍認可的、滅火效率最高、符合環保和安全要求的理想滅火劑,在符合一般設計要求的條件下,適用于人員常駐場所。
GQQ系列柜式七氟丙烷氣體滅火裝置具有打閥端口、反饋端口,與各種符合消防產品標準要求的氣體滅火控制設備配套使用構成七氟丙烷無管網滅火系統,可對防護區發生的火災進行自動監測、報警、并通過自動、手動兩種方式釋放滅火劑,實現對防護區內發生的火災的早期撲救。
GQQ系列柜式七氟丙烷氣體滅火裝置具有以下特點:(1)動作準確、可靠、操作維護簡便;(2)外形美觀大方、不影響防護區內的整潔美觀;(3)滅火劑無管路損失、噴灑速度快、滅火效率高;(4)綠色環保、不危害大氣環境、在符合一般設計的條件下對人體健康不產生危害;(5)潔凈氣體滅火劑,不導電、耐貯存、滅火劑液態儲存,氣液兩相噴放,滅火完成后可自然排出或由通風系統排除,現場無殘留物、無漬跡 ,不污染環境和設施,善后處理方便。
適用范圍：
柜式七氟丙烷氣體滅火裝置的適用場所：儲存貴重物資、精密設備和重要檔案資料的場所、防護電器（氣）設備以及其它被保護對象不能造成水漬或其它污染需采用非導電性滅火劑的場所。典型的防護區：電子計算機房、重要資料處理中心及購存庫房、通訊樞紐、電信電話交換機房、潔凈廠房、高低壓變配電室、圖書館、檔案館、博物館以及昂貴的生產設備和實驗設施的放置場合等。在符合一般設計要求條件下可用于有人場所。
技術參數：
貯存壓力（MPa）: 2.5
噴射時間: ≤10
滅火方式: 全淹沒
工作電源: DC24V；<1.6A
工作溫度范圍: -10-50℃
噴射時間: ≤10
滅火方式: 全淹沒
工作電源: DC24V；<1.6A
工作溫度范圍: -10-50℃
規格型號：
| 產品名稱 | 型號規格 | 外形尺寸（優質款） | 外形尺寸（高端款） |
| 單柜 | GQQ40/2.5 | 430x430x1270 | 480x420x1450 |
| GQQ70/2.5 | 430x430x1270 | 530x465x1700 | |
| GQQ90/2.5 | 430x430x1770 | 530x465x1900 | |
| GQQ100/2.5 | 430x430x1770 | 530x465x1900 | |
| GQQ120/2.5 | 430x430x1970 | 530x465x1900 | |
| GQQ150/2.5 | 480x480x1970 | 580x530x2100 | |
| GQQ180/2.5 | 480x480x2170 | 840x840x2170 |
| 產品名稱 | 型號規格 | 外形尺寸（優質款） | 外形尺寸（高端款） |
| 雙柜 | GQQ40x2/2.5 | 820x430x1270 | 950x465x1700 |
| GQQ70x2/2.5 | 820x430x1270 | 950x465x1900 | |
| GQQ90x2/2.5 | 820x430x1770 | 950x465x1900 | |
| GQQ120x2/2.5 | 820x430x1970 | 950x465x1900 | |
| GQQ150x2/2.5 | 930x430x1970 | 1040x530x1900 | |
| GQQ180x2/2.5 | 930x430x2170 | 1040x530x1900 |

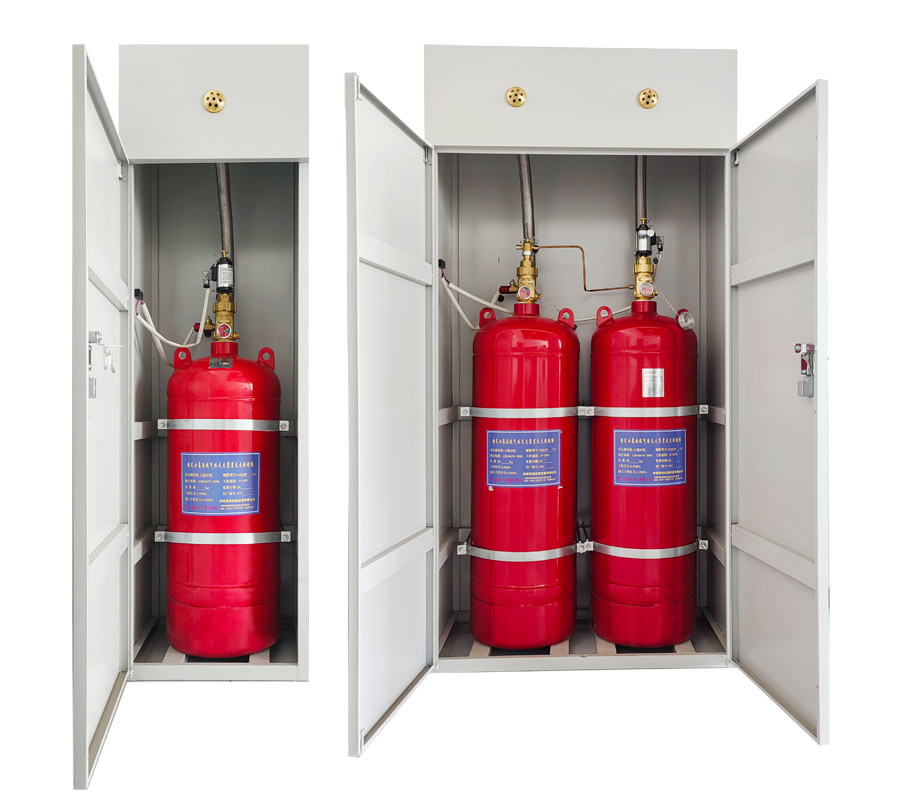

裝置構成：
GQQ系列柜式七氟丙烷滅火裝置由七氟丙烷滅火劑儲瓶、連接管、噴頭、信號反饋部件、壓力顯示器(檢漏部件)、安全泄放部件和驅動部件等構成集成于鋼制柜體內。
| 序號 | 部件產品名稱 |
部件規格型號 |
| 1 | 噴嘴 | QPT29/32、QPT36/40、QPT40/50 |
| 2 | 容器閥 | QRF32-4.2、QRF40-4.2、QRF50-4.2 |
| 3 | 高壓軟管 | QRG32 QRG40 QRG50 |
| 4 | 壓力顯示器 | 2.5MPa |
| 5 | 信號反饋裝置 | QXF-0.14/4.2 |
