認證單元：QME70
內含：QME70（主型）
設備簡介：
高壓二氧化碳?xì)怏w滅火系統是現今氣體滅火系統中發展歷史最悠久、滅火技術最成熟的系統之一。QME高壓C02自動滅火系統是濟南諾亞應急設備有限公司依據GB16669-2010《二氧
化碳滅水系統及部件通用技術條件》設計制造的，用于撲救A類表面（部分深位）火災、B類、C類火災以及電氣火災的專用滅火設備。其主要特點為：①滅火劑無色、無味、不導電，絕緣性能好；②不會產生化學分解產物，噴灑后對保護對象無腐蝕、無損害；③動作準確、可靠；④ 滅火劑來源方便、使用成本低。

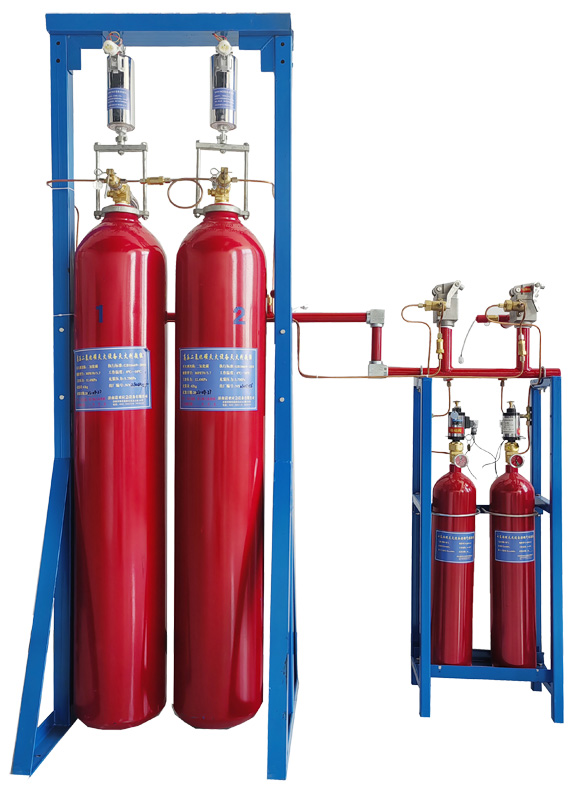

QME高壓二氧化碳滅火系統包括滅火劑瓶組、容器閥、單向閥、選擇閥、氣體驅動裝置、集流管、連接管、噴嘴、安全閥、稱重裝置、鋼瓶架以及啟動管路等。該系統與火災自動報警系統聯用，可對防護區可能發生的火災進行監測、報警、并通過自動、手動和應急機械手動三種方式釋放滅火劑， 實現對火災的早期撲救。
適用范圍：
儲存貴重設備和重要資料檔案的場所、防護電器設備需采用非導電性的滅火劑場所、不能造成水漬或其它污染的場所等，在符合特定設計要求的條件下也可以適用于有人場所。典型的防護區域如：電子計算機房、資料處理及貯存中心、通訊設施、電信電話交換機房、潔凈室、編程室、緊急電力供應設施、圖書館、檔案館、博物館、昂貴的醫療設備和實驗設施等。
主要技術參數：
設計工作壓力：15MPa
滅火劑儲瓶容積：70L
充裝密度：0.67kg/L
使用環境溫度：-10～50℃
表面火災噴射時間：
全淹沒系統：≤60S
局部應用系統：≥30S
工作電壓：AC200V/DC24±3V
啟動電壓：DC24±3V（輸入阻抗60）
啟動方式：自動；手動；機械手動；應急機械手動
| 序號 | 部件產品名稱 |
部件規格型號 |
| 1 | 滅火劑瓶組 | MPE70/5.7 |
| 2 | 驅動氣體瓶組 | QP8/6.6 |
| 3 | 選擇閥 | XZE-32/15，XZE-40/15，XZE-50/15，XZE-65/15，XZE-80/15 |
| 4 | 單向閥 | QQD6/6.6 |
| 5 | 單向閥 | YDE-14/15 |
| 6 | 噴嘴 | QPT23/20 |
| 7 | 集流管 | JGE25/12.4，JGE100/12.4，JGE125/12.4 |
| 8 | 信號反饋裝置 | XFE-0.14/15 |
| 9 | 低泄高封閥 | QDG-0.18/6.6 |
| 10 | 驅動裝置 | DQ-90N |
系統組成
QME高壓二氧化碳滅火系統包括滅火劑瓶組、容器閥、單向閥、選擇閥、氣體驅動裝置、集流管、連接管、噴嘴、安全閥、稱重裝置、鋼瓶架以及啟動管路等。
